激光切割在無線充電領域中鐵氧體的加工應用

鐵氧體是是一種含有鐵元素的復合氧化物材料，由于具有高電阻率、較強的介電性能以及在高頻時具有較高的磁導率等優點，得到了廣泛的應用。在生產工藝上，鐵磁體性能好、成本低、工藝簡單、又能節省大量貴金屬，已成為高頻弱電領域中很有前景的一種非金屬磁性材料。

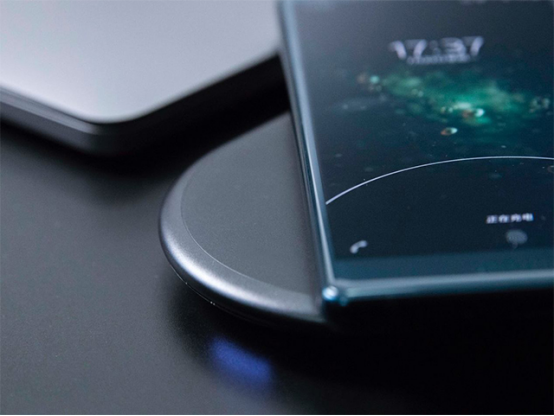

市面上無線充電技術是基于法拉第電磁感應原理，其設備的工作頻率在110～205 kHz高頻段，有利于鐵氧體發揮其高頻高磁導率的優勢。以軟磁鐵氧體材料制作成的隔磁片，在無線充電系統中起著增高感應磁場和屏蔽線圈磁場，防止金屬電池中形成渦流損耗發熱的作用。

鐵氧體隔磁片的種類分為硬磁片和軟磁片：

硬磁片由高溫?zé)Y(jié)而成的鐵氧體片，具有較高的導磁率，材質堅硬易開裂，常用在無線充電的發射端；

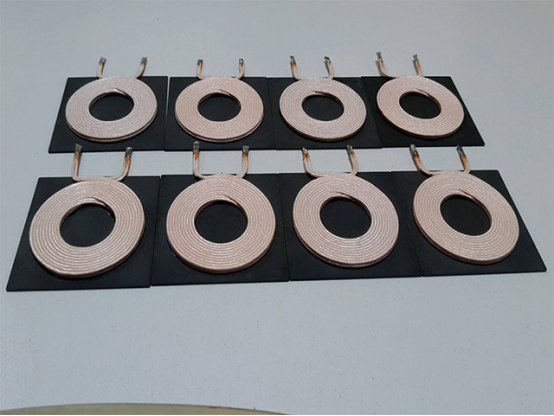

軟磁片則是由合金磁粉添加到塑膠或橡膠中，再經加工成型制成。軟磁片材質較柔軟，厚度非常薄，可根據無線充電方案所需隔磁片的形狀尺寸進行沖切，定制度較高，常用于無線充電接收端；

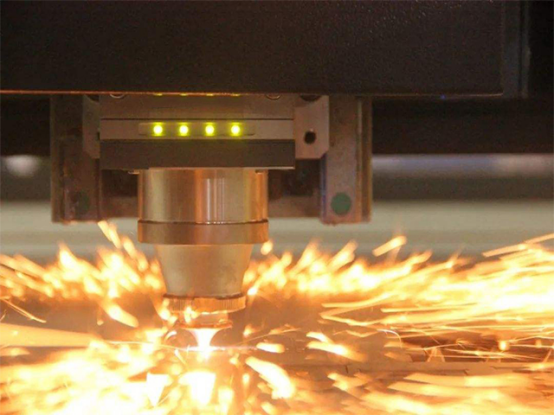

激光加工通常以切割為主。激光切割是利用經聚焦獲得的高功率密度激光束照射工件，使材料被照射的區域迅即達到熔點，使之溶化和燒蝕，同時借助與光束同軸的高速氣流吹除熔融物質，從而實現割開工件的一種熱切割方法。

激光切割在鐵氧體加工中的優點：

1. 縫窄(0.11 mm～0.15 mm)，節省材料；

2. 工件熱變形小；

3. 只需定位而不需夾緊、劃線，工件無機械應力及表面損傷；

4. 能切割脆性材料和極軟、極硬的材料；

5. 切口平行度好、切邊潔凈，可直接用于焊接；

6. 切割速度高(可達10 m/min以上)；

7. 易于實現數控或計算機控制，并可多工位操作等。

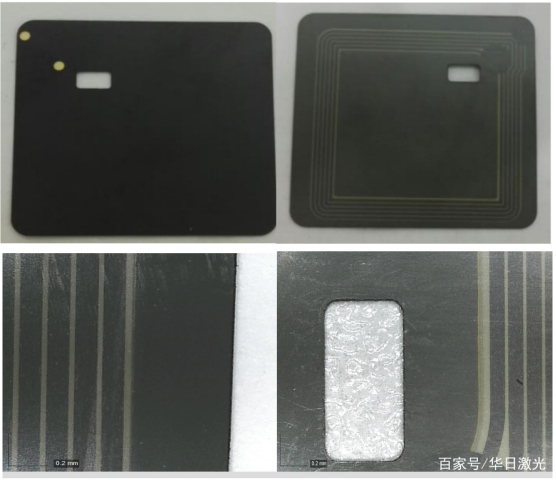

由于鐵氧體隔磁片是一種硬度較高的磁片材料，來料為塊狀，需要進行覆膜后裁切，材料硬度較大，用傳統的加工方法容易傷刀，且片材的加工效率較低。因此采用激光加工成為了鐵氧體加工新的趨勢。
